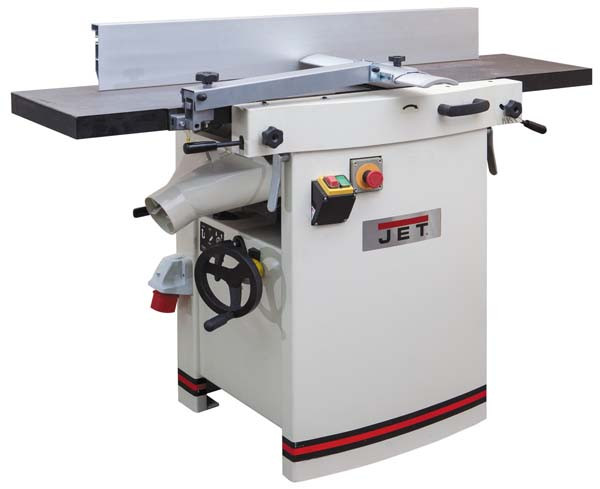

Фуговально-рейсмусовий верстат (400 В) JPT-310.
Даний верстат є гідним конкурентом високопрофесійної техніці. Він призначений для фугування і стругання в попередньо задані розміри в професійних умовах фахівцями цехів і майстерень заготовок з деревини шириною до 307 мм, висотою понад 75 мм.
Довгі і надійні столи виготовлені з чавуну, що дає можливість працювати з деталями довжиною до 3 метрів. Фугувальний упор виготовлений з алюмінієвого профілю.
На верхньому столі виробляють фугування або стругання під кутом з використанням паралельного упору, який регулюється в діапазоні від 0 до 45°. Максимальна величина знімання матеріалу 3 мм.
Для рейсмусовання (калібрування деталей по товщині) призначений нижній стіл і пристрій автоподачі заготовок. В цьому випадку максимальна глибина стругання за один прохід становить 4,5 мм.
Переход от одной операции к другой (фугования к рейсмусования) довольно прост. Для этого необходимо поднять верхний модуль, состоящий из рамы и столов, и переустановить кожух. При этом сохраняются сделанные ранее настройки. Конструкция станка имеет большие преимущества в работе и обслуживании, чем в других аналогичных станках. Для замены строгального вала на helical, пластины которого невозможно урегулировать на высоте -предусмотрено эксцентриковое регулирование.
Комплектация:
- Комплект ножей (установлен на валу)
- Фуговальный упор
- Ограждение ножевого вала
Технические характеристики:
Модель JPT-310
Артикул (400 В) - 10000290T
Споживана (вихідна) потужність - 3,5 (2,2) кВт
Частота обертання строгального валу - 5500 об/хв
Діаметр строгального валу - 70 мм
Розмір ножів (ДхШхТ) - 310 х 25 х 3,0 мм
Кількість ножів - 3
Максимальна ширина заготовки - 307 мм
Діаметр витяжного патрубка - 100 мм
Габаритні розміри (ДхШхВ) - 1410 x 750 x 1000 мм
Вага - 230 кг
Фугування
Глибина стругання за один прохід - 0-3,0 мм
Розміри столу фугування (ДхШ) - 1400 x 305 мм
Розміри фугувального упору (ДхВ) - 1100 x 150 мм
Кут нахилу паралельного упору - 0-45°
Рейсмусование
Швидкість подачі - 7 м/хв
Максимальна висота заготовки - 225 мм
Максимальна глибина стругання за один прохід - 3,5 мм
максимальна глибина стругання за один прохід по всій ширині - 1,5 мм
Мінімальна довжина заготовки - 150 мм
Довжина рейсмусового столу - 540 мм
