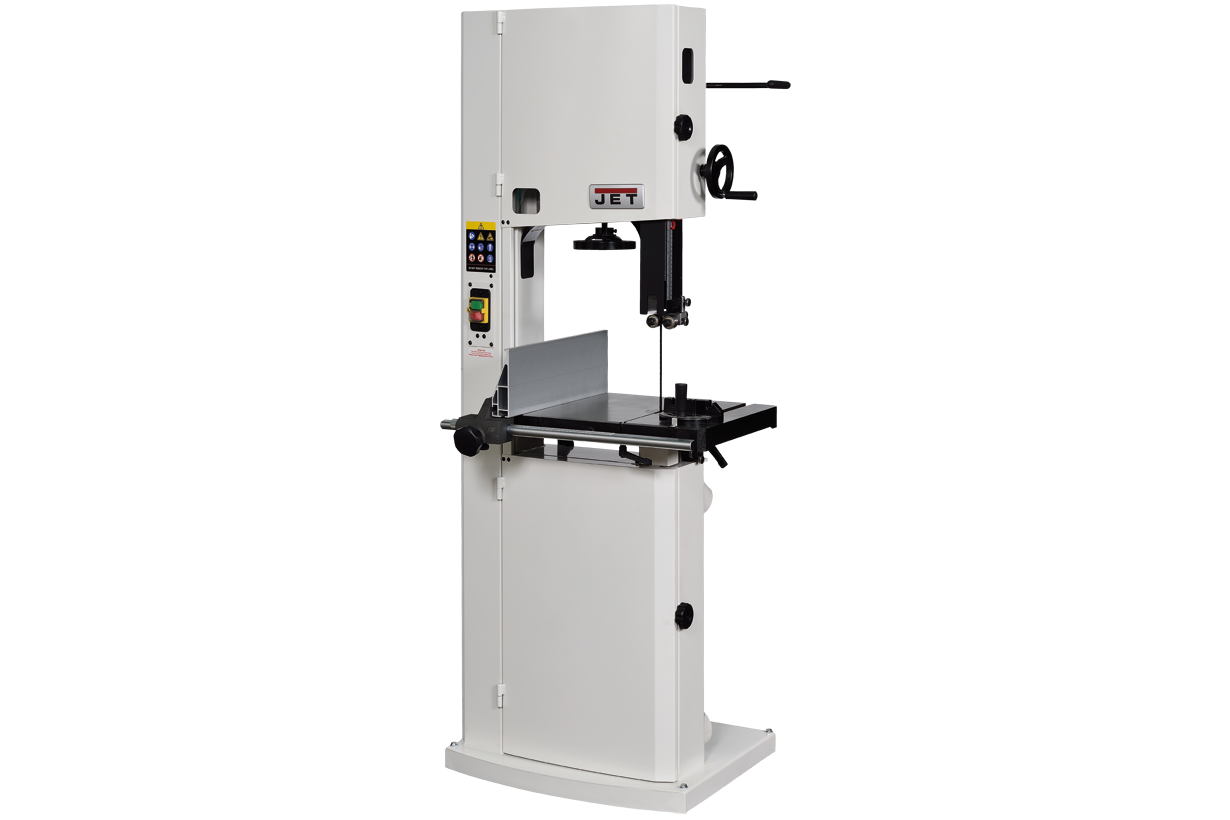

Стрічкова пила (400 В) JWBS-15-T

Стрічкова пила (400 В) JWBS-15-T.

Дана модель відноситься до класу професійних. Її відмінною особливістю є збільшена висота розпилювання оброблюваних заготовок, вона може становити до 356 мм

На верстаті встановлені кутовий і паралельний упори, які також пристосовані до таких робіт. На рівнобіжному упорі направляючий профіль можна встановити вертикально на бічну грань так, щоб надійно фіксувати плоскі заготовки при їх розпуск на тонкі пластини.

Верстат укомплектований трифазним електричним двигуном, який забезпечує швидкість руху пильного полотна до 760 метрів за хвилину.

Робочий стіл і поворотні сегменти, на які він спирається, виконані з чавуну. Нахил проводиться за допомогою зубчастого механізму обертанням рукоятки і можливий у обидві сторони - на 5° в бік верстата і на 45° від нього.

Механізм натягу і центрування стрічки складається з двох груп трехроликовых напрямних на шарикопідшипниках, стрілочний індикатор рівня натягу, що регулюють маховики, два оглядові віконця і важіль швидкого натягу-ослаблення. Важіль має три фіксованих положення: робоче (щільно вимушено), для зберігання (стрічка ослаблена, але тримається на шківах) і сервісне (для заміни полотна).

ОСОБЛИВОСТІ:

• Роликові напрямні пильного полотна;
• Трипозиційний важіль швидкого натягу і ослаблення пильного полотна;
• Регулювання нахилу пільного столу обертанням рукоятки;
• Регулювання висоти розпилювання обертанням рукоятки;
• Робочий стіл з чавунного лиття;
• Двопозиційний регульований паралельний упор з микрорегулировкой;
• Рухливий кутовий упор з направляючою уздовж Т-образного паза.

Комплектація:

• Пиляльне полотно 6 TPI 3380х13 мм;
• Паралельний упор;
• Кутовий упор.

Технічні характеристики:
Модель - JWBS-15-T
Артикул (400 В) - 714650T
Споживана (вихідна) потужність - 2,4 (1,5) кВт
Швидкість руху пильного полотна - 760 м/хв
Довжина пильного полотна - 3380 мм
Ширина пильного полотна - 3-25 мм
Діаметр шківів - 375 мм
Кут нахилу робочого столу - -5°-0-45°
Максимальна висота заготовки - 356 мм
Максимальна ширина заготовки (просвіт до рами) - 360 мм
Розміри робочого столу (ДхШ) - 405х545 мм
Діаметр витяжного патрубка - 100 мм
Габаритні розміри (ДхШхВ) - 810х750х1880 мм
Вага - 174 кг
